Un petit script suffit pour pouvoir réaliser un export en DXF et permettre de faire des découpages à la machine.
Le script présenté ci dessous, nécessite la bibliothèque dexefer.jar. Si vous n’avez pas déjà mis cette bibliothèque , vous pouvez copier le fichier dans le répertoire c:\users[profile]\aprintstudio
Telechargement du script et de la bibliothèque
Le script prends la liste des trous, converti les trous en mm, puis ajoute 4 lignes dans le fichier DXF
Le script s’utilise ainsi :

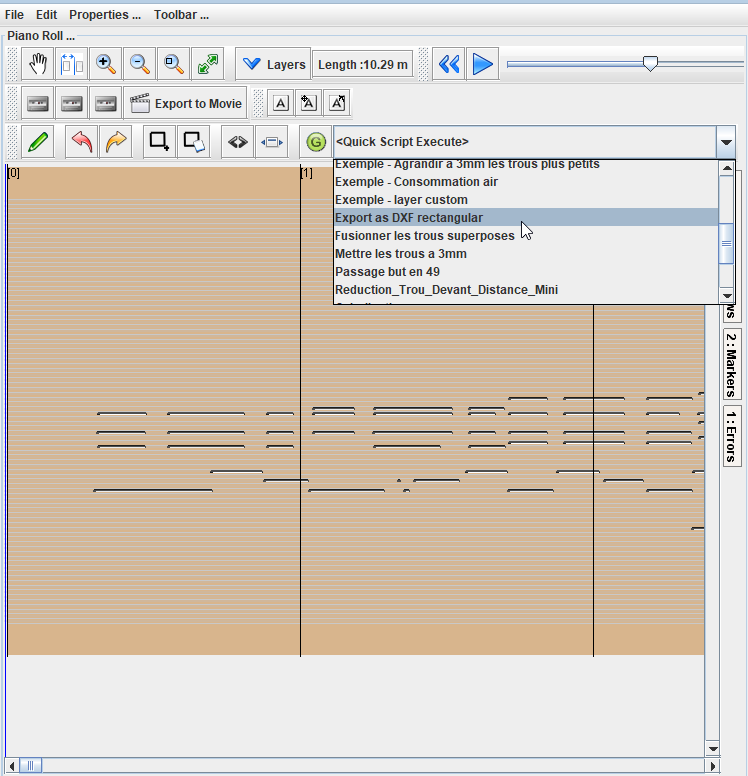

Sélectionnez le script d’export

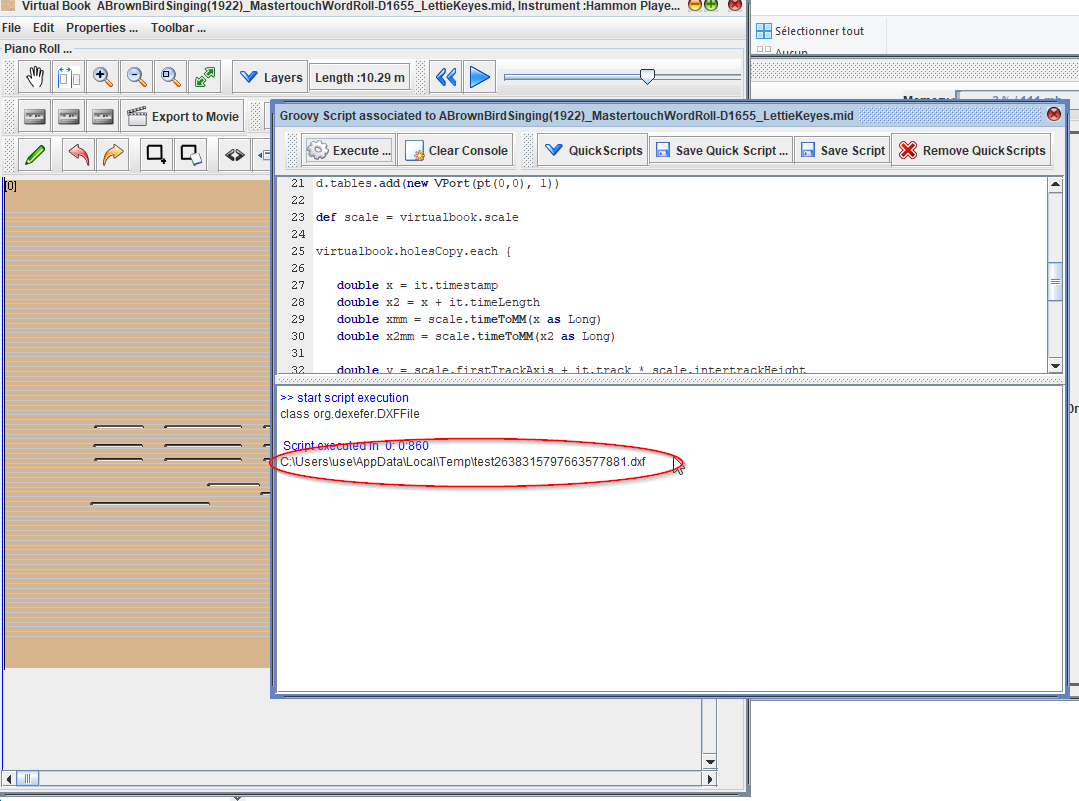

La console vous affichera alors l’emplacement du fichier :

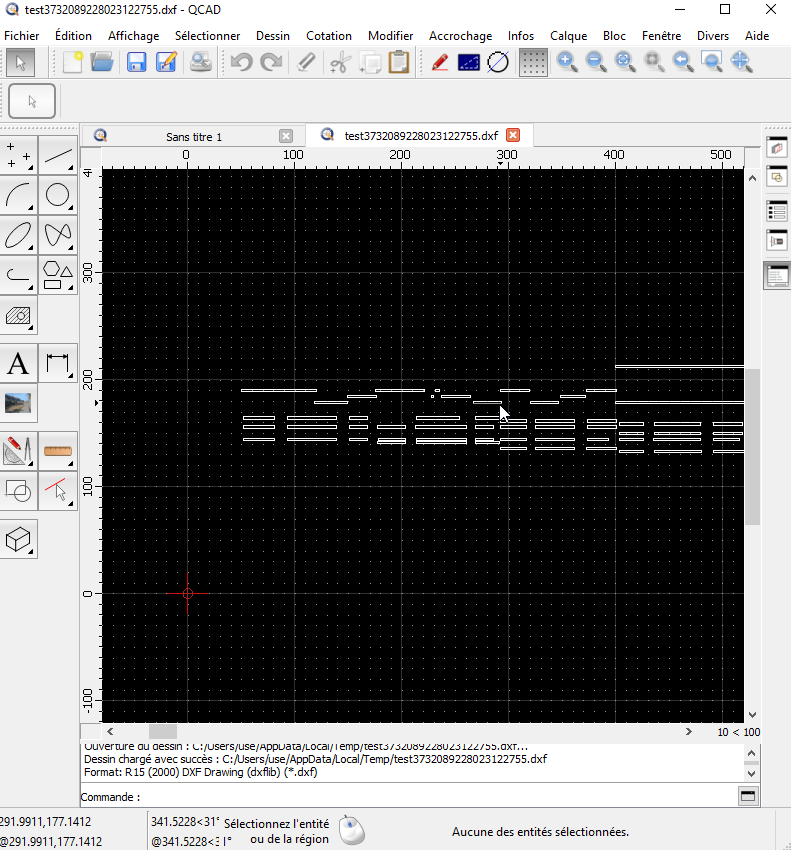

Le fichier DXF peut alors etre utilisé dans un logiciel CAD :
Le Script
Le script est assez simple, et peut être ajusté ou adapté en fonction des besoins
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
|
// test d'export DXF avec dexefer
import org.dexefer.*
import org.dexefer.entities.*
import org.dexefer.tables.*
// test the existence of dexefer.jar file in ~/aprintstudio folder
print org.dexefer.DXFFile.class
def pt(x, y) {
return new DXFPoint(x, y)
}
def line(from, to) {
return new Line(from, to)
}
def d = new DXFFile()
d.tables.add(new VPort(pt(0,0), 1))
def scale = virtualbook.scale
virtualbook.holesCopy.each {
double x = it.timestamp
double x2 = x + it.timeLength
double xmm = scale.timeToMM(x as Long)
double x2mm = scale.timeToMM(x2 as Long)
double y = scale.firstTrackAxis + it.track * scale.intertrackHeight
double h = scale.trackWidth
d.entities.add(line(pt(xmm,y-h/2),pt(x2mm,y-h/2)))
d.entities.add(line(pt(x2mm,y-h/2),pt(x2mm,y+h/2)))
d.entities.add(line(pt(x2mm,y+h/2),pt(xmm,y+h/2)))
d.entities.add(line(pt(xmm,y+h/2),pt(xmm,y-h/2)))
}
def f = File.createTempFile("test", ".dxf")
def fos = new FileOutputStream(f)
d.write(fos)
fos.close()
f.absolutePath
|
